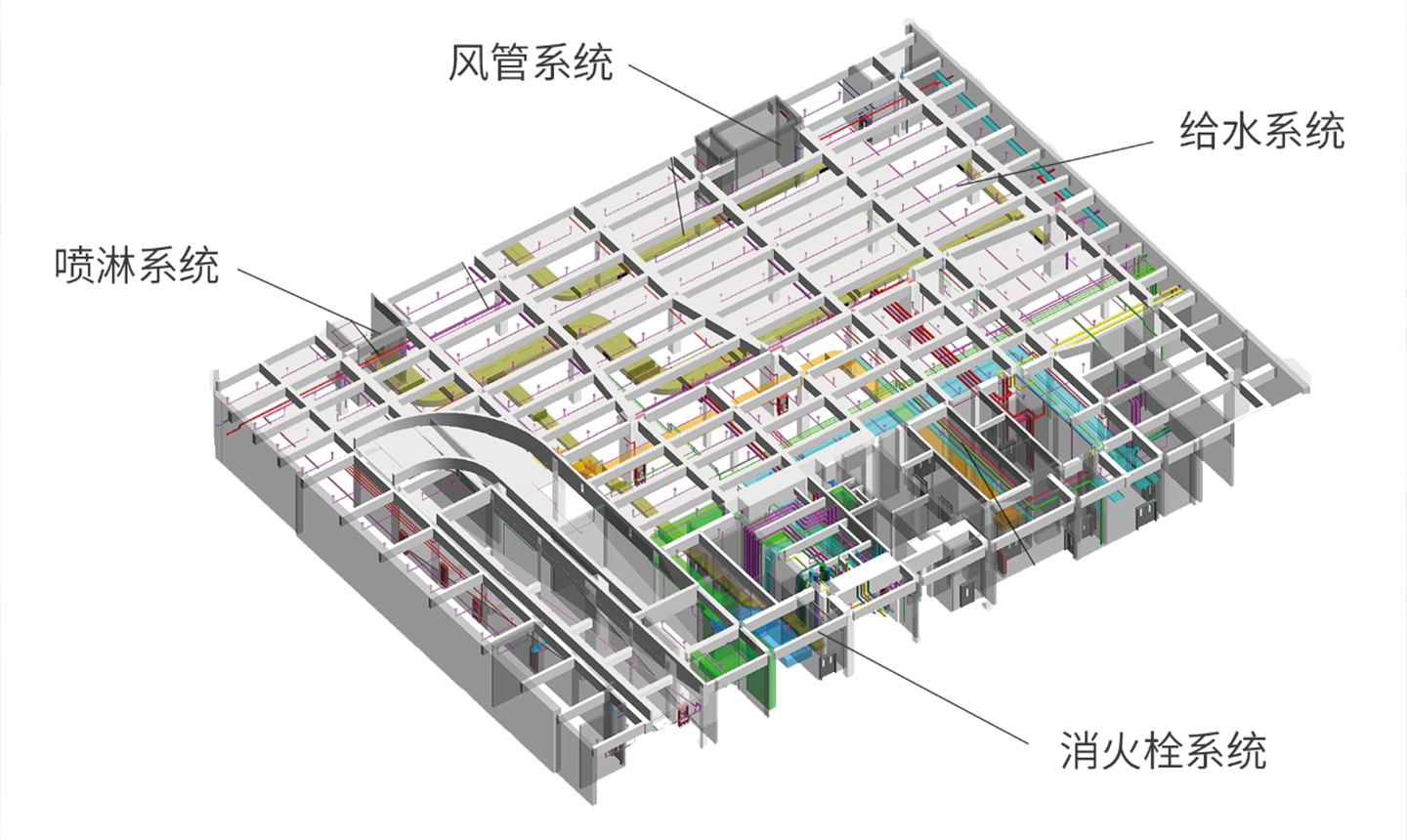

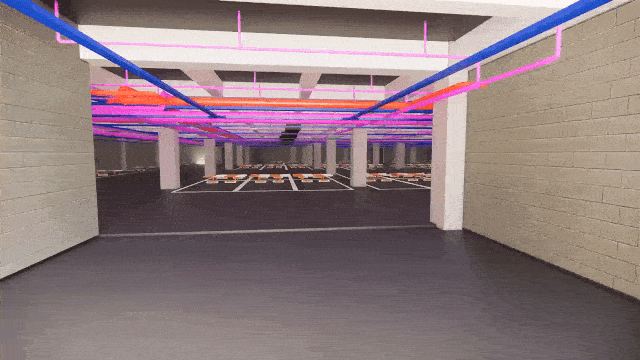

依據設計圖紙進行三維模型創建。模型中，各專業的空間位置、預設計合理性、專業間的相互影響及碰撞關系可直觀感受，平面、立面、剖面視圖方便查看，便于做出合理化的設計調整。

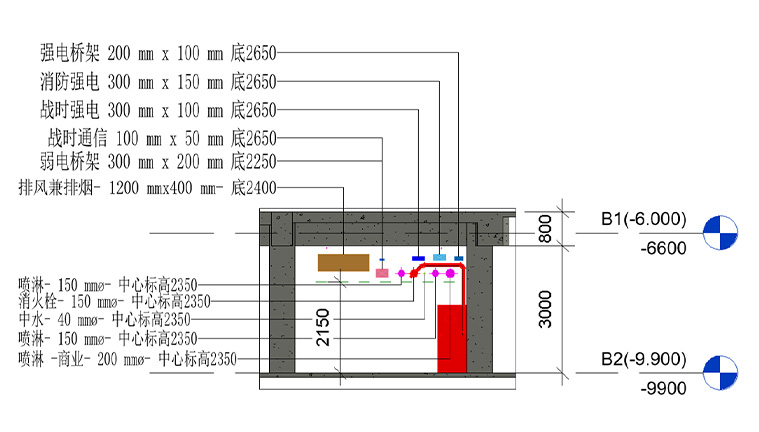

基于各專業設計規范、安裝要求，在保證使用功能的前提下，調整管線路由，確定各專業管線標高，處理管線間碰撞問題，盡可能使管線集中且合理，進而減少后期安裝過程中的拆改，降低安裝成本，提升安裝效果。

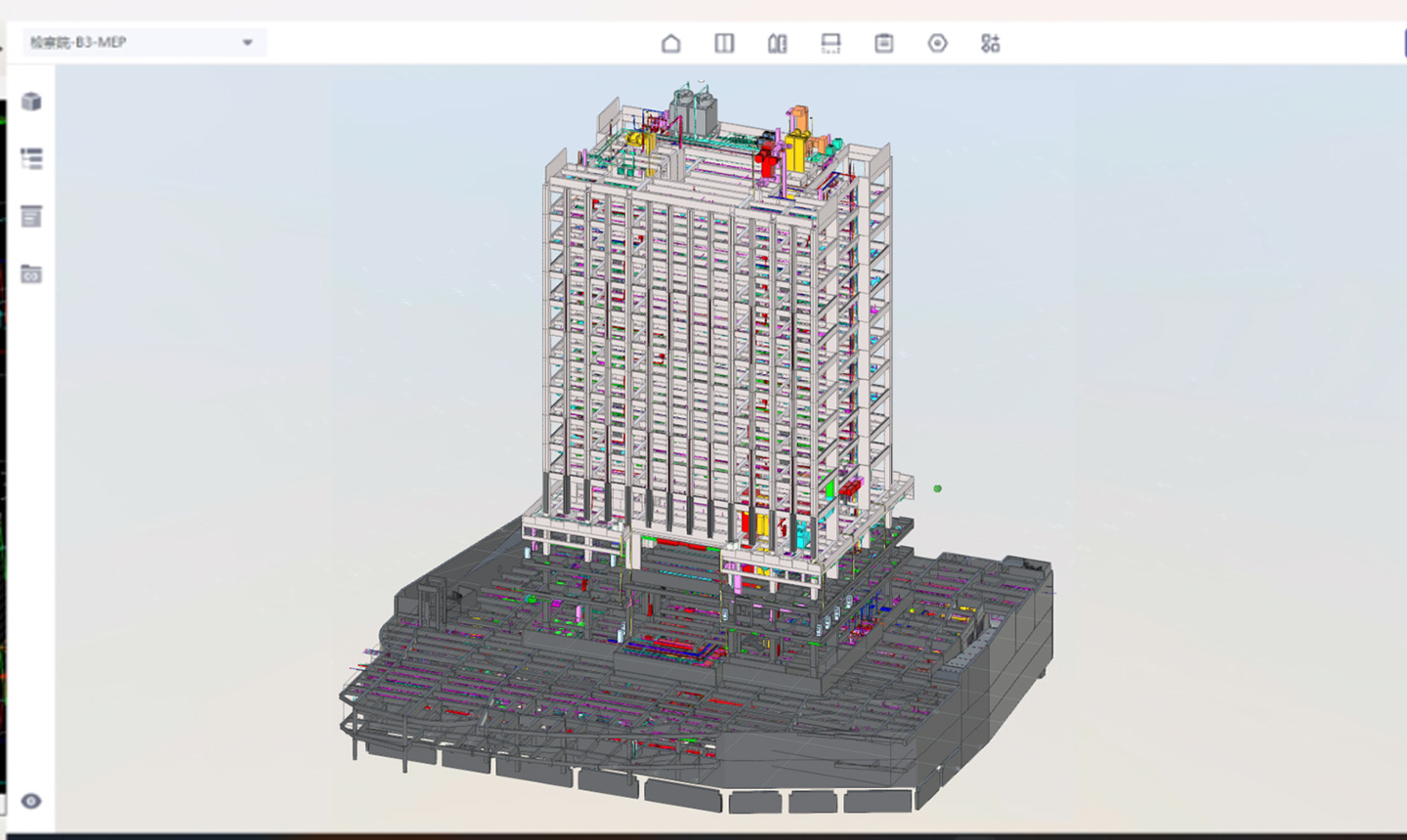

BIM輕量化模型相比于完整的建筑信息模型，數據量更小，加載速度更快，便于項目團隊和利益相關者進行快速可視化。通過BIM輕量化模型，用戶可以進行交互式演示，探索建筑模型的各個部分，觀察設計細節，模擬不同條件下的效果，促進項目團隊之間的合作，提高溝通效率。

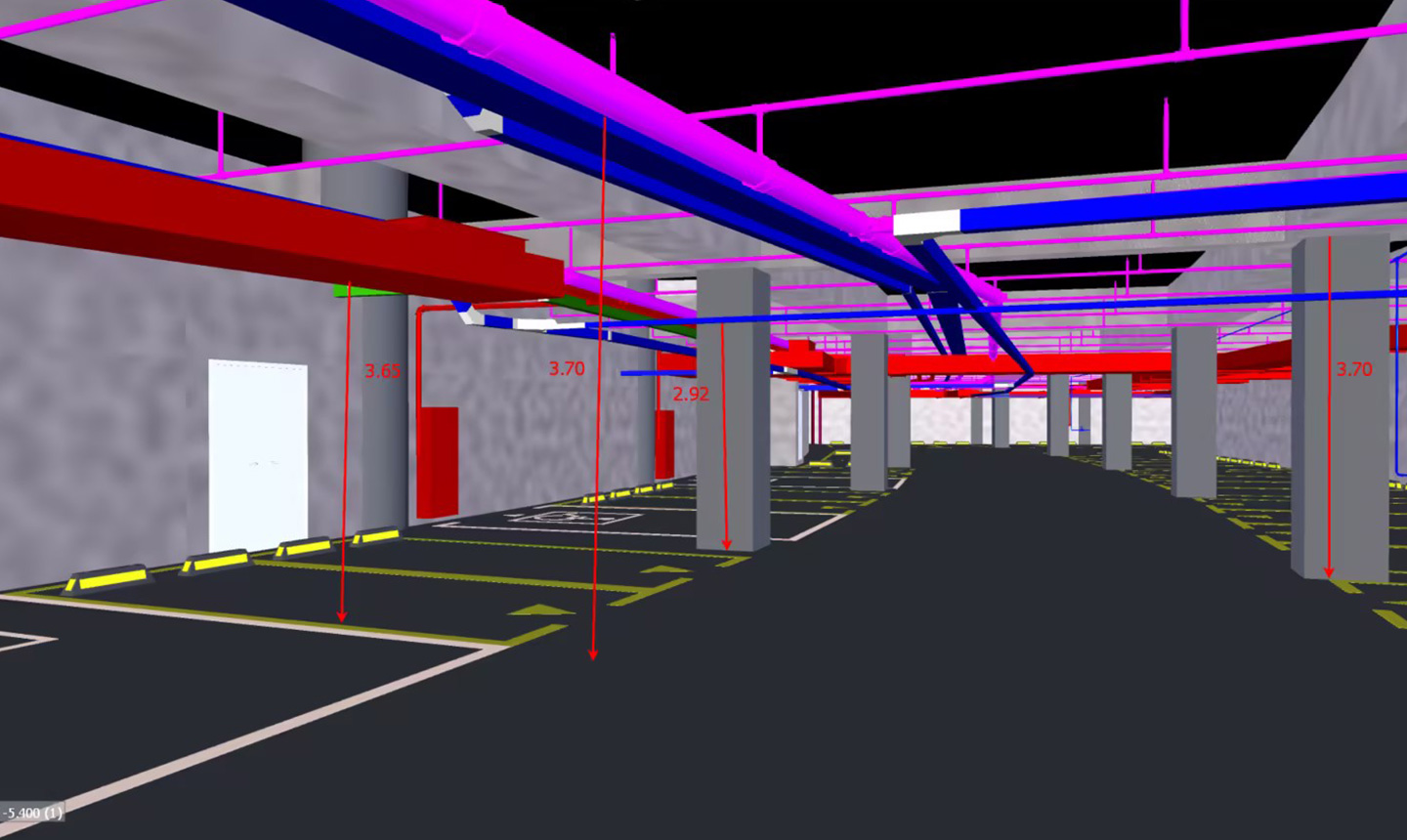

進行模型碰撞檢查，防止遺漏模型中不易觀察或細微末節處的碰撞問題，可直接給出碰撞位置坐標，進行問題位置快速識別，可達到0碰撞的超高要求。 利用BIM模型，提前檢查各區域的凈空高度，進行確認，對不符合規范及有特殊要求的區域進行調整，減少后期安裝過程中的拆改，降低工程成本，滿足客戶的使用要求。

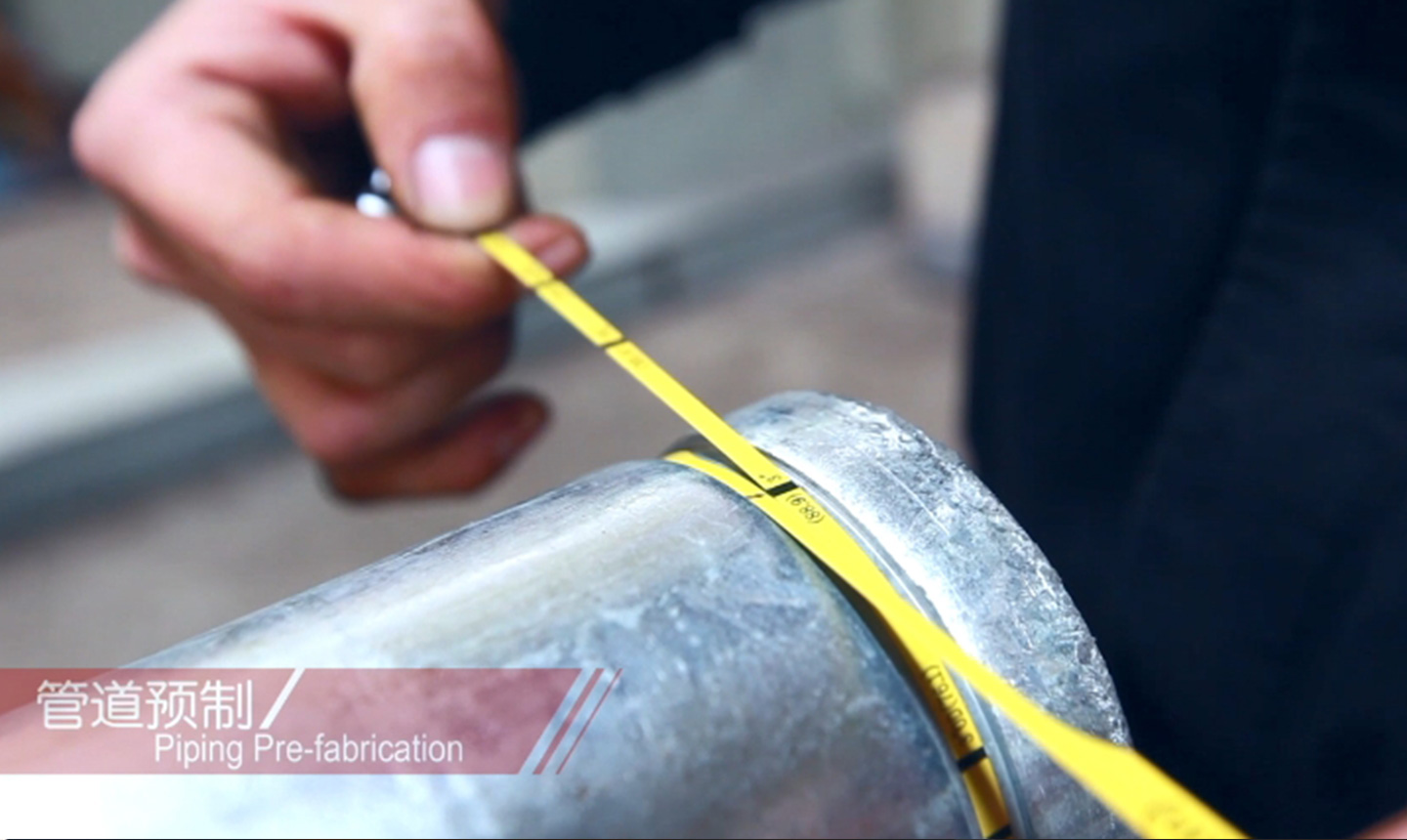

1）降低損耗，成本低：工廠訂單加工模式，同時利用BIM技術，精準、形象的計算出工程用量，可降低材料損10%。
2）質量高：數字化機械加工，擁有質量控制標準，專業操作工人，確保預制產品合格率100%，既節省了材料，實現工程零返工。
3）安全生產：擁有完備的安全管理體系及安全操作規程，保證生產過程安全可控，避免安全事故發生。
4）節能、環保：機加工、刷漆等工序在工廠實施，配備專業的的環保設備，避免了現場的固廢、刷漆環保問題。

將組成消防管道系統的每個管段，從圖紙深化設計、工廠預制加工、管段標識采取統一的數字編碼。安裝工人依據施工圖紙，對照相應管段的編碼進行現場拼圖式安裝，實現管道數字化安裝，可減少轉運程序，降低現場管理難度，增加工期可控度，工期縮短30%，安裝質量100%合格。
